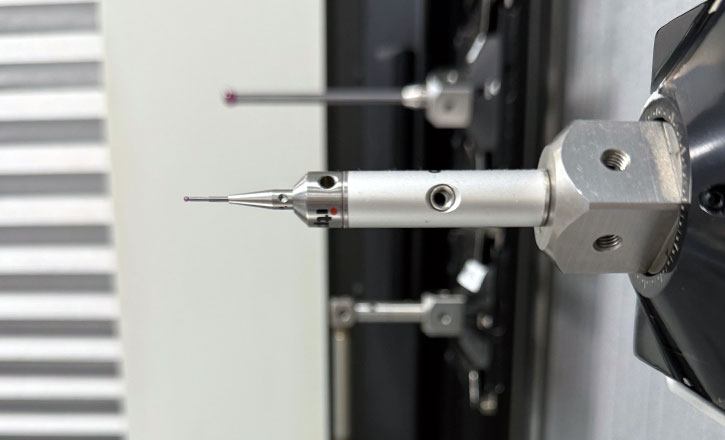

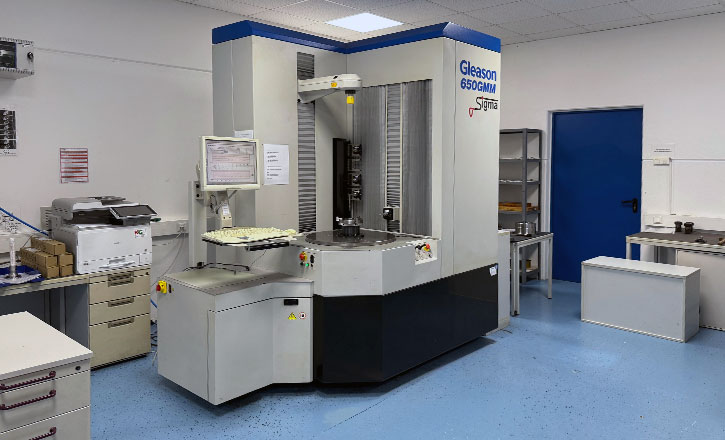

Mithilfe des CNC-Verzahnungsmesszentrums Gleason SIGMA 650GMM können alle Arten von Verzahnungen – innen, außen, gerade, schräg – vermessen werden. Der volldigitale Renishaw-Tastkopf mit bis zu 2,5 mm Auslenkung sorgt für höchste Genauigkeit bei der Vermessung und maximale Flexibilität bei den zu prüfenden Bauteilen. Auf dem Rundtisch können Werkstücke bis zu einem Gewicht von 550kg geprüft werden. Die intuitiv zu bedienende Benutzeroberfläche Gama mit übersichtlichen Eingabemasken gewährleistet eine einfache Programmierung von Werkstücken und Verzahnungswerkzeugen.
Werkstück-Durchmesser:
max. 600 mm
Einspannlänge:
30 - 1000 mm
Werkstück-Gewicht:
max. 550kg
Maschinen-Modul:
0,5 – 22 mm
Messbereich:
X = 350 mm Y = 550mm Z = 600 mm
Schrägungswinkel:
0 – 90°

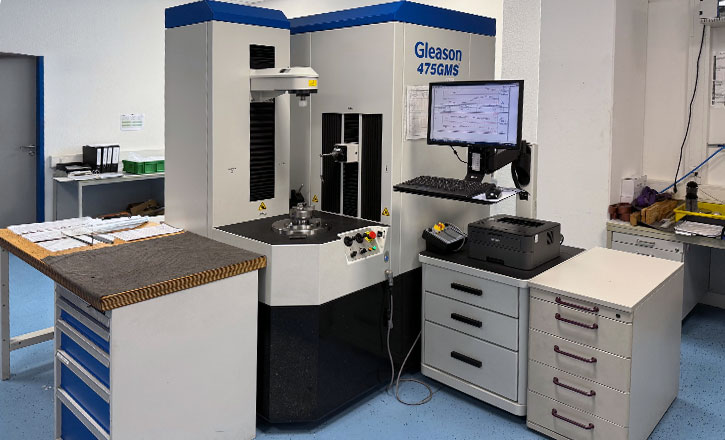

Gleason 475GMS
Im Vergleich zur Gleason SIGMA 650GMM ist das CNC-Verzahnungsmesszentrum Gleason 475GMS vorrangig für kleinere und mittlere Verzahnungen bis zu einem Gewicht von max. 60 kg geeignet. Das Verzahnungsmesssystem ist mit einem hochpräzisen 3D-Scantasktkopf ausgestattet, welcher hochpräzise Vermessungen ermöglicht. Es können unterschiedliche Oberflächenrauhigkeitsprüfungen gemäß den gängigsten Rauheitsparametern nach DIN, ISO, ANSI durchgeführt werden.
Werkstück-Durchmesser:
max. 475 mm
Werkstück-Gewicht:
max. 300 kg
Maschinen-Modul:
0,4 – 10 mm
Spitzenweite:
2 – 450 mm
Werkstückausrichtung, C-Achse:
Standard 3D Taumelkompensation

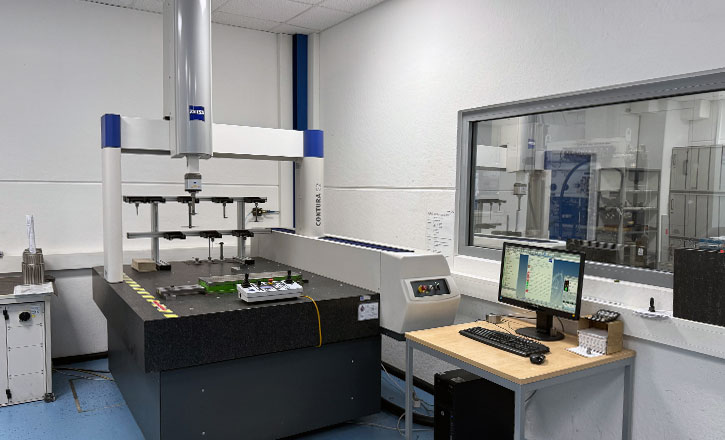

ZEISS Contura G2
Contura G2 gibt es mit der CAD-basierten Scanning-Software Calypso, mit welcher sich Messabläufe einfach erstellen lassen. Beim objektorientierten Programmieren nutzt der Anwender die Merkmale der Konstruktionszeichnung. Möglich sind Korrekturen und Änderungen bestehender Messprogramme sowie die Erzeugung von Teil-Messabläufen aus einem gesamten CNC-Programm. Die Software unterstützt die Einzelpunktmessung, das Scannen sowie optisches Messen, und gestattet den Soll-Ist-Vergleich prismatischer Werkstücke. Dabei ist die Formprüfung geometrischer Elemente und die Digitalisierung unbekannter Modelle möglich. Mithilfe der Scan-Funktion lassen sich u.a. Passungs-, Form- und Lagemaß überprüfen.
Werkstück-Durchmesser:
max. 475 mm
Werkstück-Gewicht:
max. 300 kg
Maschinen-Modul:
0,4 – 10 mm
Spitzenweite:
2 – 450 mm
Werkstückausrichtung, C-Achse:
Standard 3D Taumelkompensation
